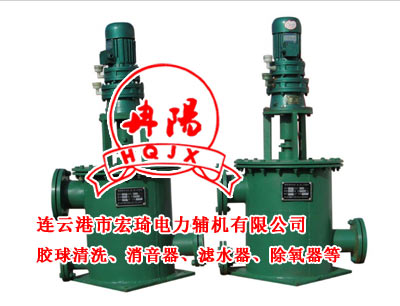

电动滤水器【开式电动滤水器】使用技术方案效果说明。开式水电动滤水器,包括滤水箱,滤水箱内壁上嵌设有环形过滤网，滤水箱内滑动连接有环形刮板,滤水箱的侧壁下端开设有机构槽,机构槽内安装有驱动环形刮板上下移动的驱动装置,滤水箱的内底部转动连接有转轴,转轴上安装有网芯,滤水箱的上端固定连接有驱动电机,所述驱动电机的输出轴贯穿滤水箱的侧壁并与转轴同轴固定连接。
通过电动滤水器【开式电动滤水器】工作时驱动电机的转动使得往复丝杠发生转动,进而使得环形刮板在滤水箱内上下移动,环形刮板.上的刷毛可对环形过滤网的表面来回进行清理，可清楚环形过滤网表面的污物,从而避免环形过滤网的网孔被堵住,防止电动滤水器的效率降低。
电动滤水器【开式电动滤水器】是针对DN500mm以下的管道内,水质含有较小杂质。而生产的一套二次过滤的自动设备。
现有的电动滤水器【开式电动滤水器】会在滤水箱的内壁上嵌设一圈环形过滤网以对水体初步净化，在长年累月的使用过程,过滤网上难免会累积污物,这些污物将过滤网的网孔堵住,会降低电动滤水器的进、出水速度,从而降低电动滤水器的工作效率。
新型的目的是为了解决现有技术中存在的缺点,而提出的开式水电动滤水器。
1、为了实现上述目的,本实用新型采用了如下技术方案:

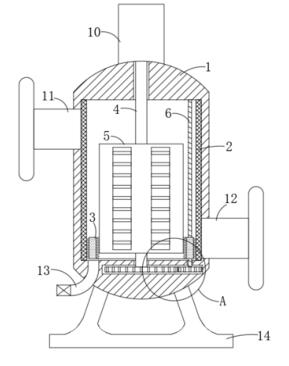

2、开式水电动滤水器,包括滤水箱,滤水箱内壁上嵌设有环形过滤网,滤水箱内滑动连接有环形刮板,滤水箱的侧壁下端开设有机构槽,机构槽内安装有驱动环形刮板.上下移动的驱动装置,滤水箱的内底部转动连接有转轴,转轴上安装有网芯,滤水箱的上端固定连接有驱动电机,驱动电机的输出轴贯穿滤水箱的侧壁并与转轴同轴固定连接。
3、驱动装置包括转动连接在机构槽内的D一齿轮,转轴延伸至机.构槽内并与D一齿轮同轴固定连接,机构槽的内壁上转动连接有与D-齿轮啮合的D二齿轮,D二齿轮的侧壁同轴固定连接有往复丝杠,往复丝杠延伸至滤水箱内并与环形刮板螺纹连接。
4、环形刮板的内壁和外壁均固定连接有刷毛，且环形刮板内壁与外壁上的刷毛分别与环形过滤网、网芯接触。
5、电动滤水器【开式电动滤水器】滤水箱的侧壁上端固定连接有与滤水箱内部连通的进水管,滤水箱的侧壁^下端固定连接有与滤水箱内部连通的出水管。
6、电动滤水器滤水箱的下端固定连接有与滤水箱内部连通的排污管,排污管内安装有控制阀门。
7、电动滤水器滤水箱的下端固定连接有两个支撑腿,两个支撑腿的下端共同固定连接有基座。
本实用新型具有以下有益效果:
1、通过电动滤水器【开式电动滤水器】工作时驱动电机的转动使得往复丝杠发生转动,进而使得环形.刮板在滤水箱内上下移动,环形刮板上的刷毛可对环形过滤网的表面来回进行清理,可清楚环形过滤网表面的污物,从而避免环形过滤网的网孔被堵住,防止电动滤水器的效率降低；
2、通过在环形刮板的内外壁均设置有刷毛,在对环形过滤网进行清洁的同时也会对网芯进行清洁,从而使得网芯始终处于比较干净的状态。
